v錐流量計的使用方法
點擊次數：2947 發布時間：2021-04-25 06:33:13
V錐流量傳感器是利用節流效應來測量流量的一種儀器儀表。與其它節流體相比，它改變了節流布局，從傳統的中心孔節流改為環狀節流，即V錐傳感器是利用**線型圓錐體懸掛在管道中心將流體逐漸收縮到管道內邊壁，因而使其具有自整流、自清洗、自保護等特性。
V錐流量計的【適用測量介質】
V錐流量計具有自整流、自清洗、自保護特性，利用其特點可測量下述流體：
【氣體】
★煤氣：焦爐煤氣、高爐煤氣、城市煤氣、半水煤氣
★天然氣：大口徑、低壓力、低流速、包括含濕量5%以上的天然氣
★各種碳氫化合物氣體：烷烴類、烯烴類等氣體
★氣壓站制造的各種氣體：氧氣、CO2、氬氣、氮氣、乙炔等。
★腐蝕性氣體：濕的氯氣、濕的氯化物氣體等。
★空氣機房制造的氣體：壓縮空氣、包括含水、含塵埃、含油滴的壓縮空氣。
★鍋爐房常見氣體：鼓風機風量、引風機風量、煙道氣等。
【蒸汽】
★飽和蒸汽
★過熱蒸汽；
【液體】
★油類：原油、燃料油、重油、含水乳化油、柴油、煤油等。
★水：原水、飲用水、自來水、工業生產用水等。
★有機溶劑：酒精、甲醇、乙二醇、二甲苯等。
【其他特殊流體】
【正確選型】V錐流量計所需工藝參數
1、流體名稱
2、DN管徑（mm）
3、流量范圍及單位（包括*大*小流量、正常流量、刻度流量）
4、工作壓力、工作溫度
5、工況下流體密度（kg/m3）、粘度(mpa.s)
6、混合氣體的氣體容積百分比
7、差壓：差壓上限、允許*大壓損
V錐流量計的【正確安裝方式】
（一）連接方式
1、法蘭連接型：通用型
2、法蘭夾持連接型：適用于小口徑
3、直焊型
4、插入式：適用于大口徑

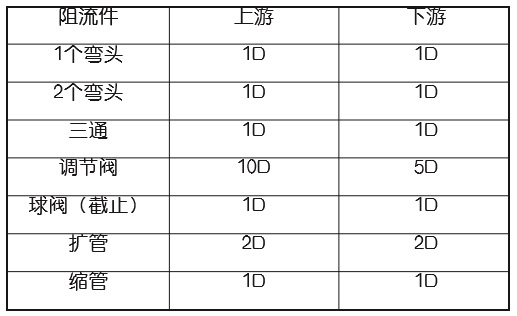

（二）對上下游直管道的要求：一般為上游0~3D，下游0~1D
V錐流量計的【正確操作使用】
正確選型，正確安裝，正確操作使用，是用好V錐流量計的3個重要步驟。如果操作使用不當，輕者出現測量結果誤差大，重者損壞儀表。

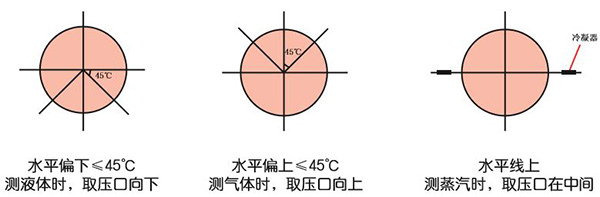

（一）、V錐傳感器上取壓口位置及方向
1、測液體時，為防止氣泡進入導壓管，取壓口方向應處于水平線下偏45度的位置以內，正、負取壓口在同一水平面上。
2、測氣體時，為防止液體進入導壓管，取壓口方向應處于水平線上偏45度的位置以內，正、負取壓口在同一水平面上。
3、測蒸氣時，為了保證冷凝器冷凝液面恒定和正、負導壓管段上的冷凝液面高度一致，正、負取壓口處于與管道對稱位置，正、負取壓口在同一水平面上。

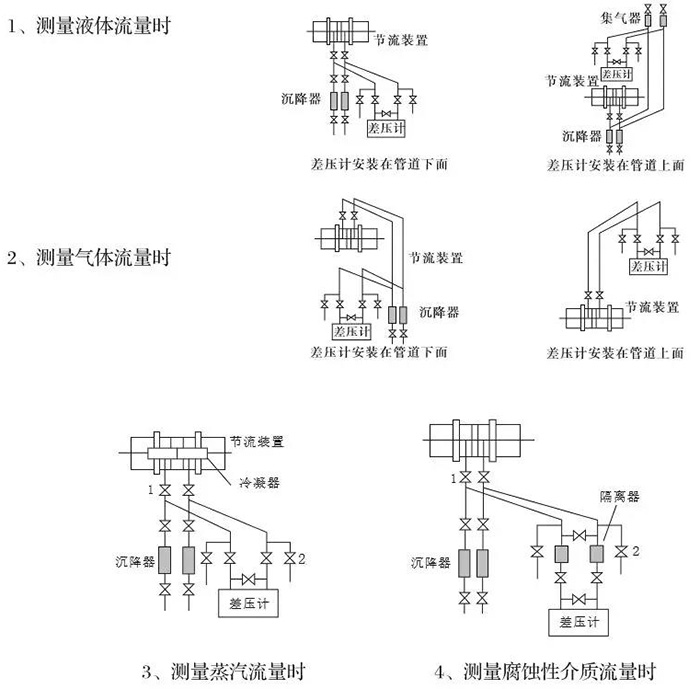

（二）、V錐傳感器與差壓變送器引壓管路的連接
根據被測介質的性質、節流裝置與差壓計的相對位置，差壓信號管路可有以下幾種安裝方式：
（三）、沖洗導壓管道
在連接差壓變送器之前，先沖洗導壓管，以免管銹或污物進入差壓變送器。
（四）、排氣或排污
當被測流體為一般液體或氣體時，要排放掉導壓管和差壓變送器中的氣泡或液體。
具體操作如下：導壓管沖洗干凈后，接上差壓變送器，此時先打開三閥組中的平衡閥，然后慢慢打開正壓閥，使被測流體慢慢進入差壓變送器，將空氣（或液體）從差壓變送器的排氣（或排污）閥孔排盡。關閉排氣針閥，關閉平衡閥，打開負壓閥，儀表即投入正常工作。
（五）、測量蒸汽流量時
導壓管沖洗后，先要打開閥1，將冷凝器和導壓管中的冷凝水從沖洗閥2放掉，然后打開三閥組上的導壓閥和平衡閥，關掉閥2，向一個冷凝器注入冷凝水直到另一個冷凝器上有冷凝水溢出為止。當排氣閥不再有氣泡后關閉排氣針閥，關閉平衡閥，儀表投入正常工作。
注意：兩個冷凝器中的液面高度應處于同一水平面，這樣就不會出現附加高度差。
（六）、正確添加隔離液
當被測液體具有腐蝕性，必須裝配隔離器時，在運行前，*先應將差壓變送器和隔離器充滿隔離液，具體操作方法如下：
將導壓管、隔離器等沖洗完后，接上差壓變送器，先關閉閥門1，然后打開三閥組上的導壓閥和平衡閥以及差壓變送器上端兩個排氣針閥，再打開隔離器的中間旋塞，從一個隔離器慢慢注入隔離液，直到另一個隔離器充滿隔離液為止，旋緊中間旋塞，打開隔離器上的平衡閥，關閉三閥組上的平衡閥，然后慢慢打開閥1，待被測介質充滿導壓管和隔離器后，關閉隔離器上的平衡閥，打開負壓導壓閥，流量計即可投入運行。
