渦街流量計安裝規范與安裝示意圖
點擊次數：13513 發布時間：2021-03-09 02:31:53
儀表的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一） 安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成 U 形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二） 儀表管道安裝要求：

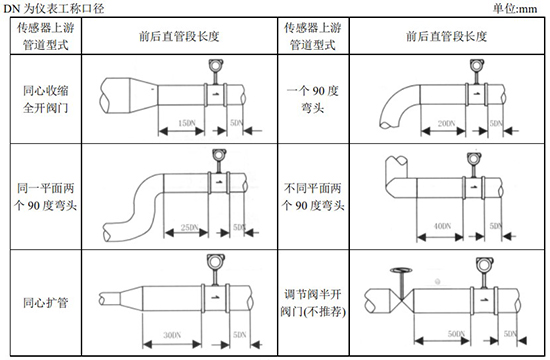

1．渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 處。
2．上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于 0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm

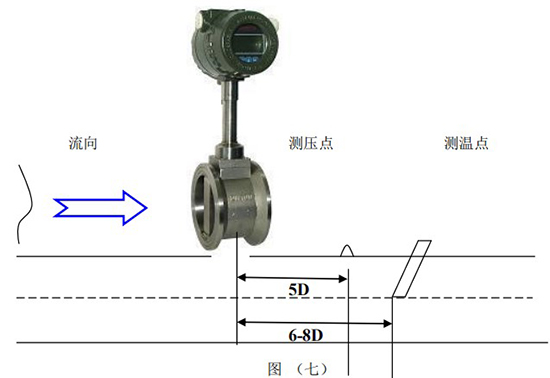

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在下游 6-8D 處，見圖（七）。D 為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。

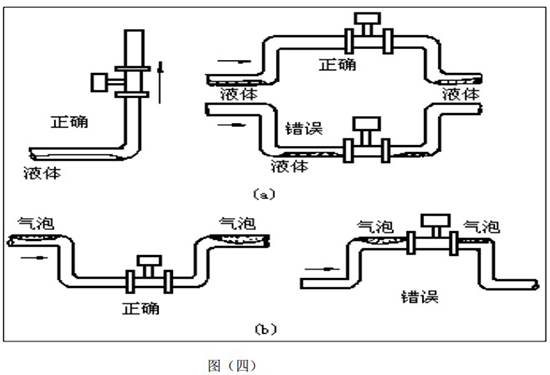

6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a 所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處如圖（四）b 所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

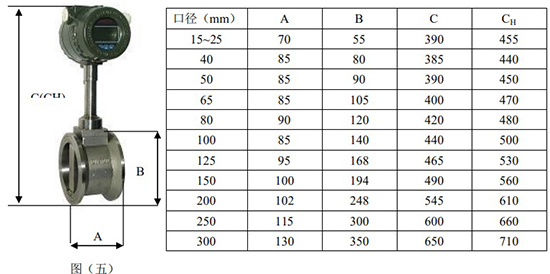

（三） 儀表的安裝外形尺寸：見圖（五）、圖（六）

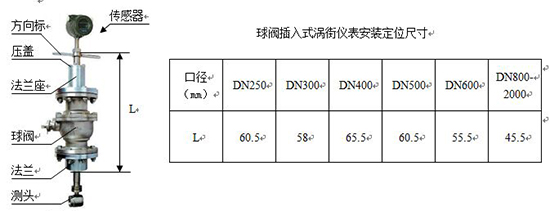

（四）插入式渦街流量儀表安裝步驟：
1．在管道上用氣焊開一個略小于φ 100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5、6。
(五)壓力變送器和 Pt100 安裝示意圖
