1、渦輪流量計基本概述

葉輪式流量計是一種速度式流量儀表，主要有渦輪流量計、分流旋翼流量計、水表和葉輪風速計等。渦輪流量計是葉輪式流量計的主要品種，在國際上已有近半個世紀的工業(yè)應用歷史，我國從60年代中期開始生產，已形成全系列化儀表。它利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的體積流量大小，是目前流量儀表中比較成熟的高精度儀表。渦輪流量計由渦輪流量傳感器和流量顯示儀表(流量積算儀)組成，可實現瞬時流量和累積流量的計量。傳感器輸出與流量成正比的脈沖頻率信號，該信號通過傳輸線路遠距離傳送給顯示儀表，便于進行累積和顯示。此外，傳感器輸出的脈沖頻率信號可以單獨與計算機配套使用，由計算機代替流量顯示儀表實現密度或溫度、壓力補償，顯示質量流量或氣體體積流量。本儀表適用于輕質成品油、石化產品等液體和空氣、天然氣等低粘度流體介質，通常用于流體總量的測量。如今，渦輪流量計已在石油、化工、科研、國防和計量等各部門中獲得廣泛應用。

2、渦輪流量計的工作原理

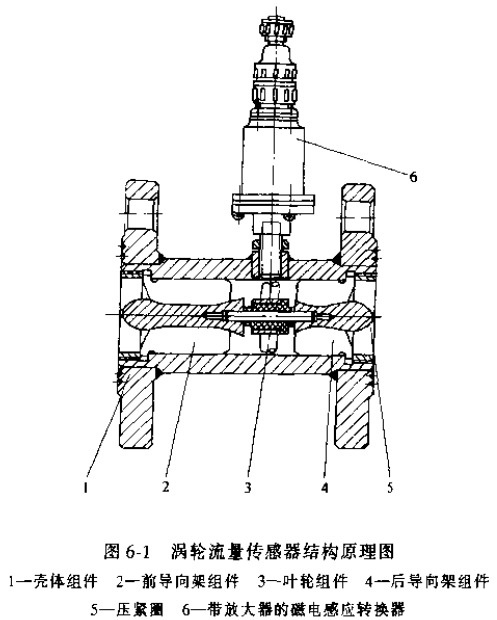

渦輪流量傳感器的結構如圖6-1所示。

它主要由儀表殼體1、前后導向架組件2和4、葉輪組件3和信號檢測放大器6組成。當被測流體通過渦輪流量傳感器時，流體通過導流器沖擊渦輪葉片，由于渦輪的葉片與流體流向間有一傾角θ，流體的沖擊力對渦輪產生轉動力矩，使渦輪克服機械摩擦阻力距和流動阻力矩而轉動。實踐表明，在一定的流量范圍內，對于一定的流體介質粘度，渦輪的旋轉角速度與通過渦輪的流量成正比。所以，可以通過測量渦輪的旋轉角速度來測量流量。

渦輪的旋轉角速度一般都是通過安裝在傳感器殼體外面的信號檢測放大器用磁電感應的原理來測量轉換的。當渦輪轉動時，渦輪上由導磁不銹鋼制成的螺旋形葉片依次接近和離開處于管壁外的磁電感應線圈，周期性地改變感應線圈磁回路的磁阻，使通過線圈的磁通量發(fā)生周期性的變化而產生與流量成正比的脈沖電信號。此脈沖信號經信號檢測放大器放大整形后送至顯示儀表（或計算機）顯示流體流量或總量。

在某**量范圍和一定粘度范圍內，渦輪流量計輸出的信號脈沖頻率ｆ與通過渦輪流量計的體積流量qν成正比。即

ｆ=Kqν

式中，K是渦輪流量計的儀表系數（1/L或1/m3），在渦輪流量計的使用范圍內，儀表系數K應為一常數，其數值由實驗標定得到。每一臺渦輪流量傳感器的校驗合格證上都標明經過實流校驗測得的儀表系數K值。

儀表系數K的意義是單位體積流量（或單位體積的流體量）通過渦輪流量傳感器時傳感器輸出的信號脈沖頻率ｆ（或信號脈沖總數N）。所以，當測得傳感器輸出的信號脈沖頻率或某一時間內的脈沖總數N后，分別除以儀表系數K（1/L或1/m3），就可得到體積流量qν（L/s或m3/s）或流體總量V（L或m3）。即
